天河T5-CAPP

计算机辅助工艺设计与管理

天河 CAPP 是什么？

天河 CAPP 是什么？数字化工艺设计平台 - 连接产品设计与制造的桥梁

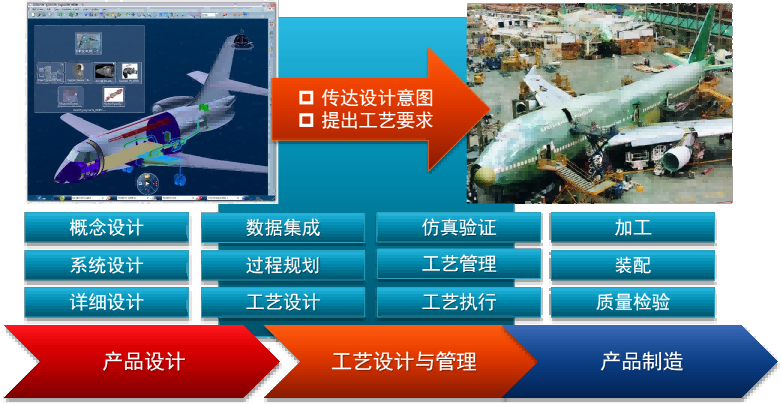

天河 CAPP 数字化工艺设计平台介绍图

T5-CAPP 价值

天河 CAPP 是什么？数字化工艺设计平台 - 连接产品设计与制造的桥梁

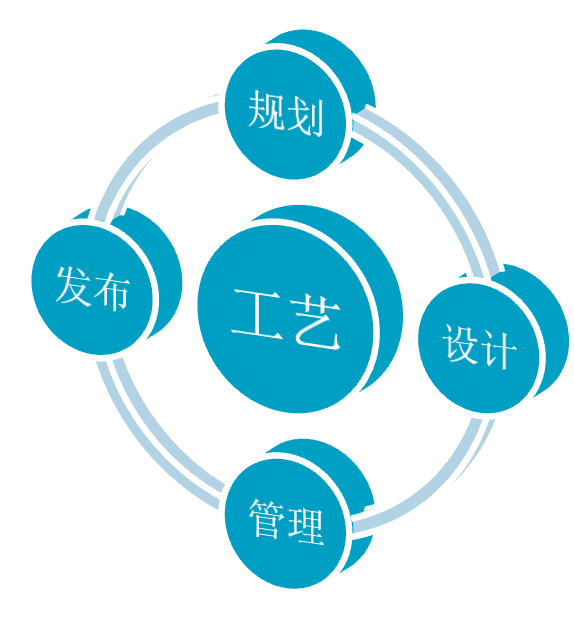

T5-CAPP 价值示意图

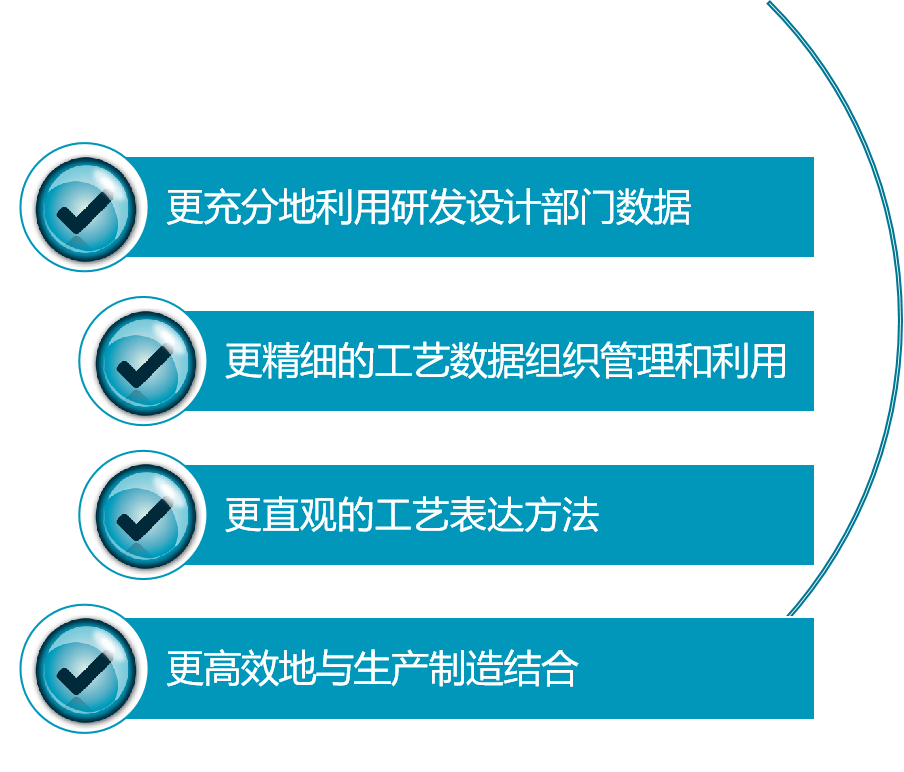

T5-CAPP 工艺规划示意图

工艺规划

快速从设计接收BOM与图纸，形成PBOM，并进行工艺路线的划分。

T5-CAPP 结构化工艺示意图

更精细的工艺数据组织管理和利用-结构化工艺

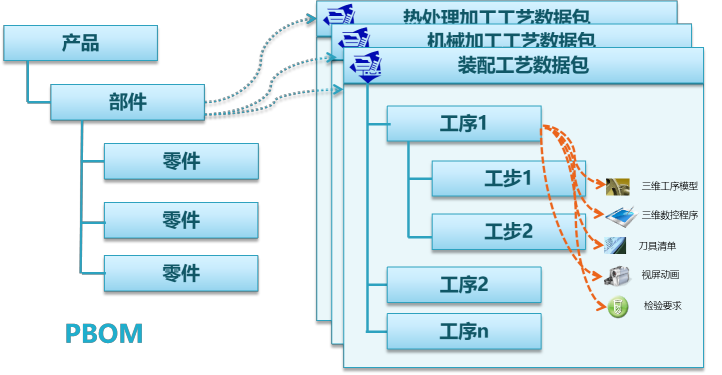

T5-CAPP 多种工艺形式编辑示意图

模型 动画 数据 卡片

模型 动画 数据 卡片多种工艺形式的编辑与修改

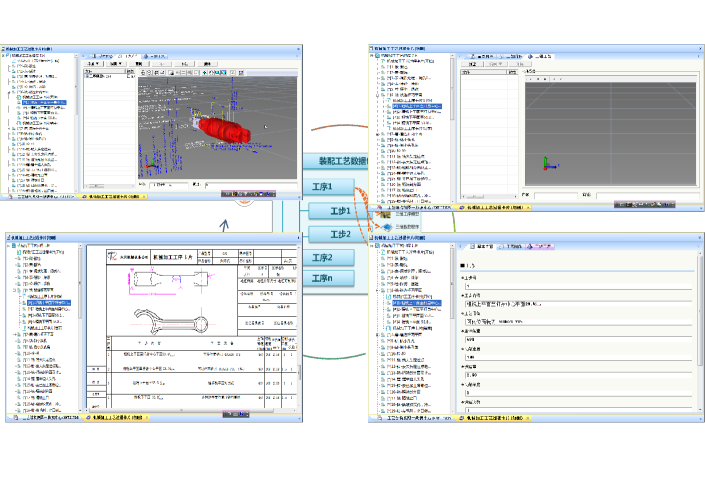

T5-CAPP 机加工工艺过程示意图

机加工艺过程

完成结构化工艺设计；利用增材制造理念高效完成工序模型设计。

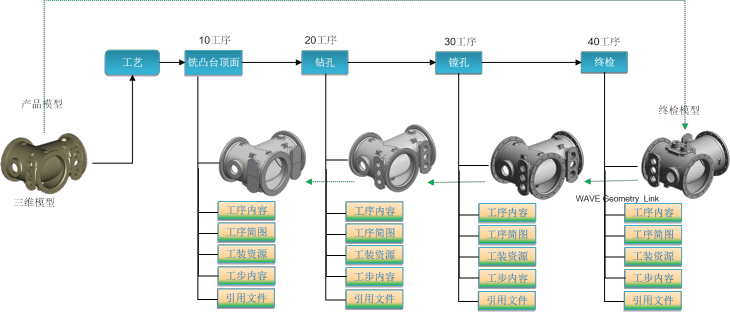

T5-CAPP 装配工艺过程示意图

装配工艺过程

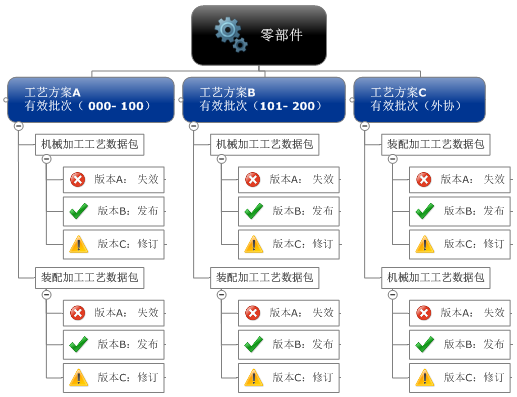

T5-CAPP 工艺多方案管理示意图

工艺多方案管理

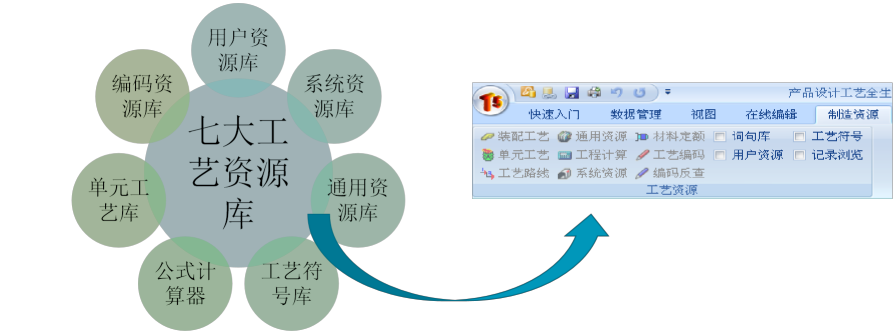

T5-CAPP 七大工艺资源库示意图

七大工艺资源库利用

T5-CAPP 工艺查询管理示意图

工艺查询管理

T5-CAPP 工艺浏览器功能示意图

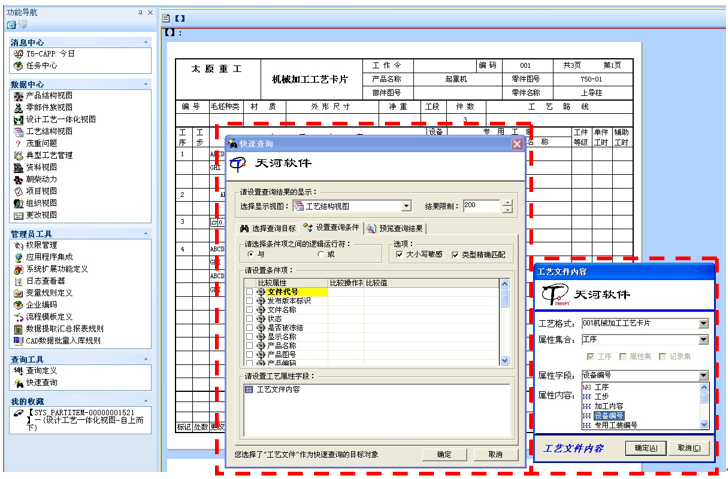

✔天河CAPP系统提供独立的工艺浏览器组件，可以工艺文件的浏览。
✔支持利用浏览器可以直观方便的查阅工艺文件中任何一页、任何一项内容。
✔支持浏览器组件远程访问和浏览。
✔通过快速查询，设置工艺属性字段，就可以根据工艺信息记录字段（例如工艺卡编号、版本、零件代号、设计者等）进行筛选、组合筛选、逐条查找等查询功能。

工艺汇总

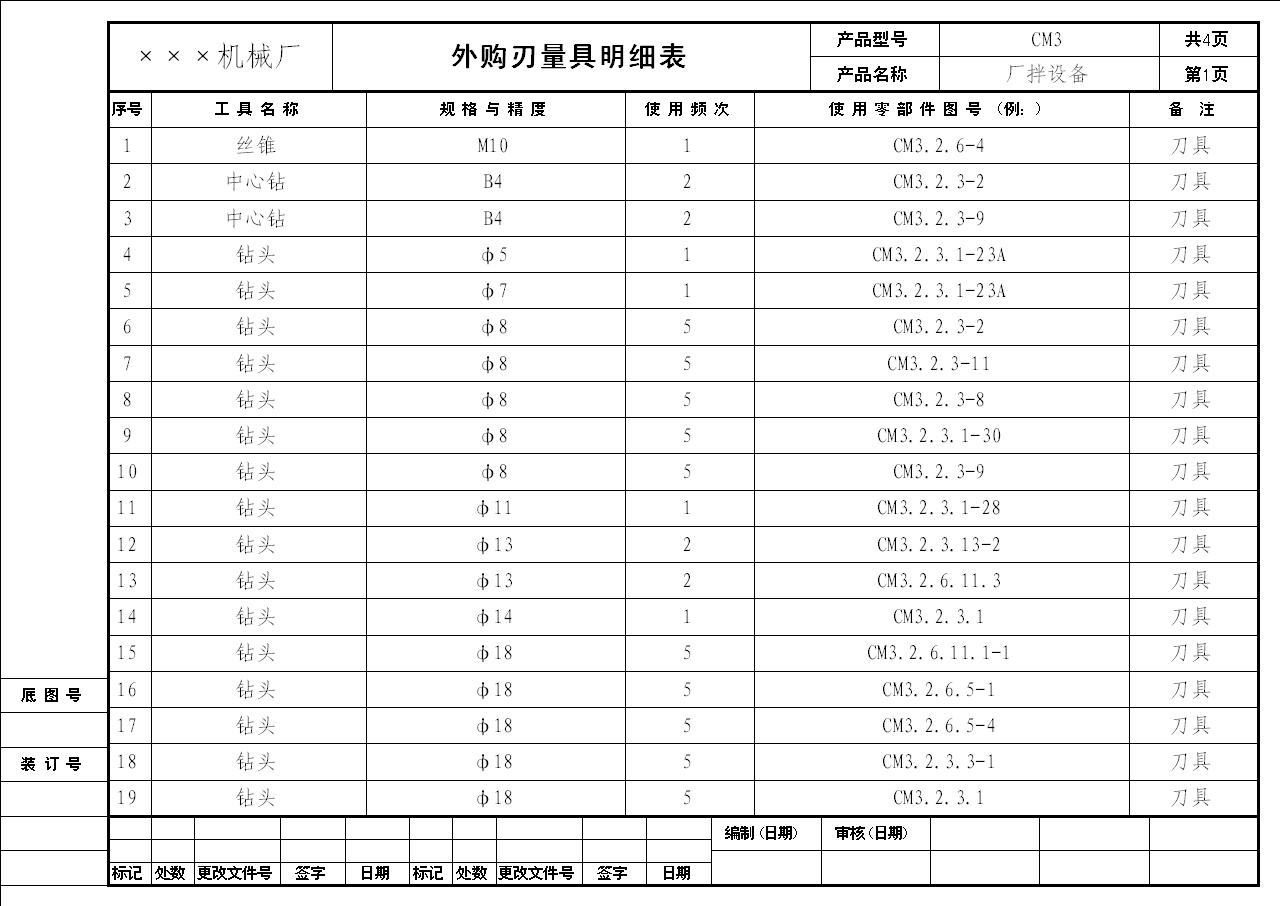

T5-CAPP 工艺输出与发布示意图

工艺输出与发布

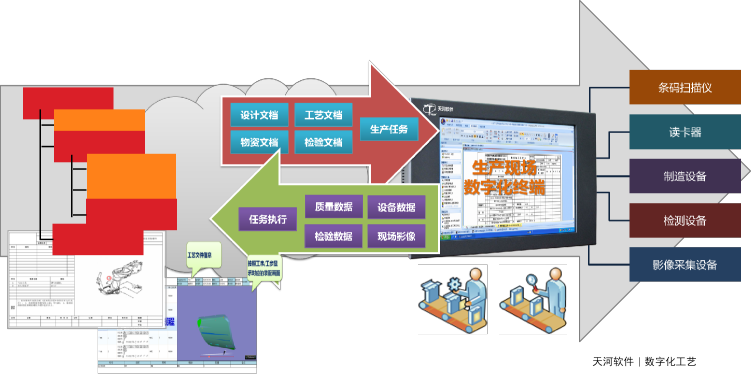

T5-CAPP 加工工艺作业指导书示意图

✔基于设计部门发布的MBD模型开展工艺规划、详细设计、仿真验证，最终形成电子化的装配作业指导书，并发布到制造现场
✔基于企业标准的文档发布
✔集成和现场工艺执行、信息反馈

加工工艺作业指导书

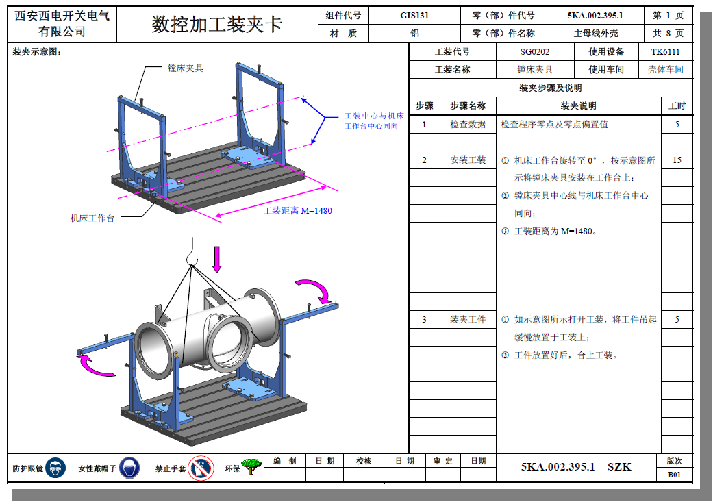

T5-CAPP 加工作业指导可视化示意图

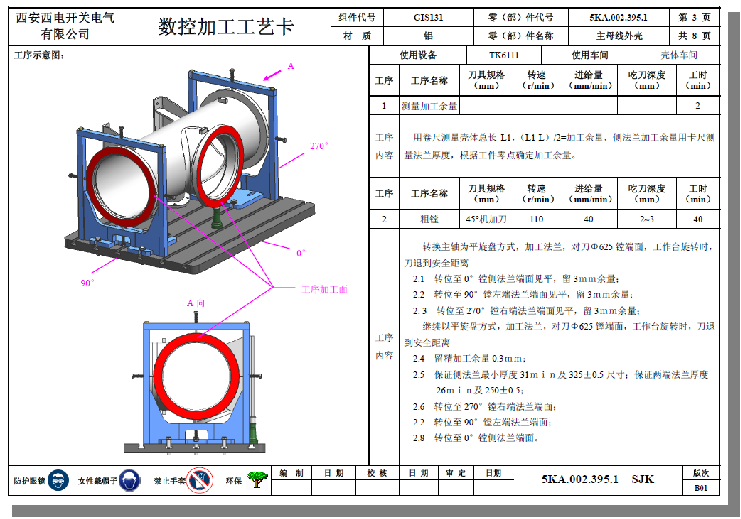

T5-CAPP 装配工艺作业指导书示意图

✔3D可视化工序作业指导文件；
✔提高工艺可视化能力；
✔提高现场指导生产能力

装配工艺作业指导书

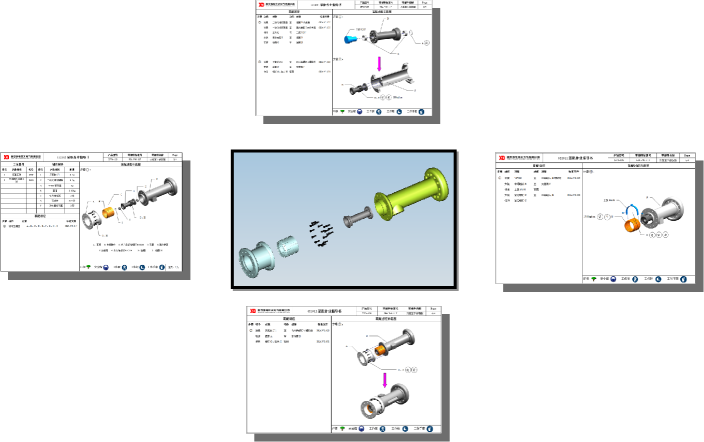

T5-CAPP 装配作业指导示意图

✔装配爆炸图 形象体现各参与装配实体对象
✔装配动画 形象展现产品、组部件装配过程

集成接口– WebService

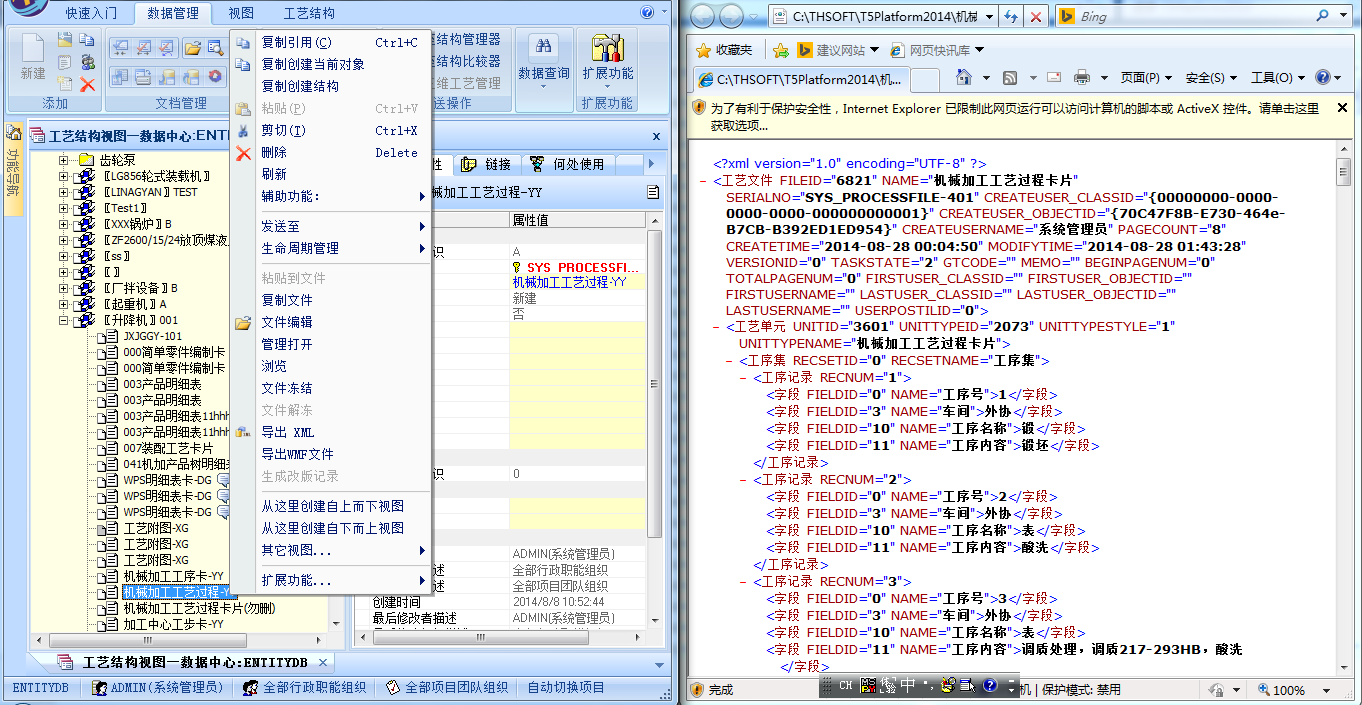

T5-CAPP WebService 集成接口示意图

T5-CAPP与Windchill集成实例

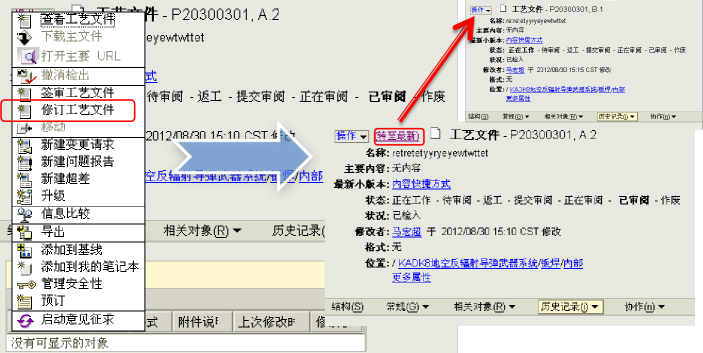

T5-CAPP 与 Windchill 集成实例图
